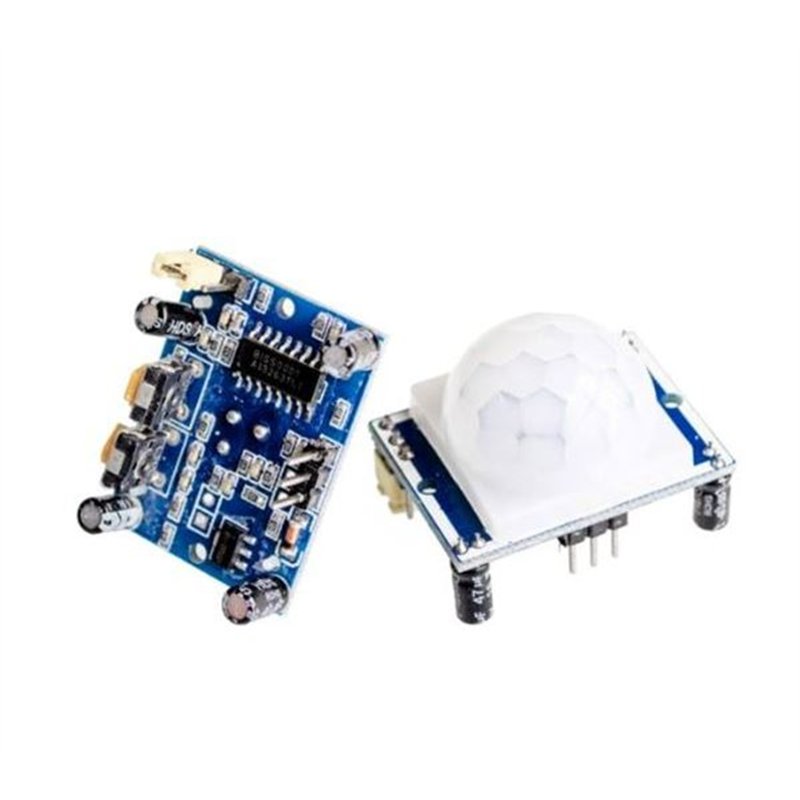

SENSOR MOVIMIENTO PIR

Éste simple pero poderoso sensor PIR detecta el movimiento de cualquier objeto o persona en toda una habitación! Simplemente conectado y espera unos 2 segundos y estará listo. Cuando detecte algún movimiento, el pin de "alarma" pasará a nivel bajo. Importante: El conexionado, es el siguiente: Cable rojo: VCC (5 a 12V) Cable Negro: Pin "Alarma" en colector abierto Cable Marrón: GND ATENCIÓN: Parece que el datasheet indica mal el reparto de pines! La configuración correcta es la que indicamos arriba. Dado que el pin de alarma es de colector abierto, se necesita una simple resitencia Pull Up NOTA: Algunos usuarios nos han comentado que éste sensor funciona correctamente a partir de 7V y no desde 5V tal y como indica la documentación
